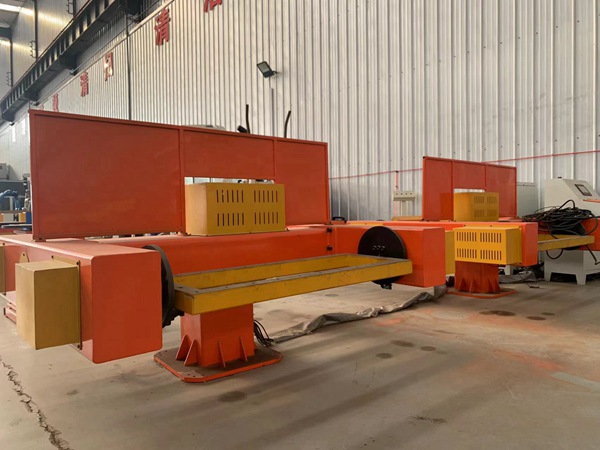

焊接變位機作為一種關鍵的焊接輔助設備，它通過旋轉和翻轉工件，將焊縫調整到合適的焊接位置，從而實現了有效、質量高的焊接作業。下文將對焊接變位機的結構設計展開介紹。

一、焊接變位機的工作原理

焊接變位機的工作原理基于其核心部件——旋轉裝置和翻轉裝置。旋轉裝置通過電機驅動，實現工件的連續旋轉，確保焊縫能夠均勻受熱，提高焊接質量。翻轉裝置則通過機械結構實現工件的左右翻轉，將難以接近的焊縫調整到便于焊接的位置。此外，高精度的控制系統和穩定的傳動系統也是焊接變位機正常工作的關鍵。控制系統能夠根據工件的形狀和尺寸進行智能控制，實現準確的定位和焊接；傳動系統則采用先進的傳動裝置，確保傳動過程中的穩定性和精度。

二、焊接變位機的主要部件及設計

1. 工作臺

工作臺是焊接變位機的基礎部件，用于支撐和固定工件。在設計工作臺時，需考慮其承重能力、穩定性和操作便捷性。承重能力需根據工件的重量來確定，以確保工作臺在承載工件時不會發生變形或損壞。穩定性則通過合理的結構設計和材料選擇來實現，確保工作臺在旋轉和翻轉過程中保持平穩。操作便捷性則要求工作臺的設計便于工件的安裝、拆卸和調整。

2. 旋轉裝置

旋轉裝置是焊接變位機的核心部件之一，通過電機驅動實現工件的連續旋轉。在設計旋轉裝置時，需考慮電機的選型、傳動方式、減速裝置及旋轉精度等因素。電機的選型需根據工件的重量、旋轉速度和所需扭矩來確定。傳動方式可采用齒輪傳動、鏈傳動或帶傳動等，需根據具體需求進行選擇。減速裝置則用于降低電機的轉速，提高旋轉精度和穩定性。旋轉精度是旋轉裝置的關鍵指標，需通過高精度的加工和裝配來保證。

3. 翻轉裝置

翻轉裝置通過機械結構實現工件的左右翻轉，將難以接近的焊縫調整到便于焊接的位置。在設計翻轉裝置時，需考慮翻轉角度、翻轉速度、翻轉力矩及翻轉穩定性等因素。翻轉角度需根據工件的具體形狀和尺寸來確定，以確保焊縫能夠完全暴露在焊接位置。翻轉速度和翻轉力矩則需根據電機的性能和工件的重量來選擇。翻轉穩定性則通過合理的結構設計和材料選擇來實現，確保工件在翻轉過程中不會發生滑動或傾斜。

4. 控制系統

控制系統是焊接變位機的關鍵部件之一，用于控制旋轉裝置和翻轉裝置的運動。在設計控制系統時，需考慮控制精度、控制方式、控制程序及故障診斷等功能?？刂凭刃铦M足焊接作業的要求，以確保焊縫的準確對接和焊接質量?？刂品绞娇刹捎檬謩涌刂?、自動控制或遠程控制等，需根據具體需求進行選擇?？刂瞥绦騽t需根據焊接工藝和工件形狀進行編寫，實現準確的運動控制和焊接過程監控。故障診斷功能則用于實時監測焊接變位機的工作狀態，及時發現并處理故障。

以上就是對焊接變位機結構設計的介紹，焊接變位機通過合理的結構設計和部件選擇，可以確保焊接變位機具有良好的性能、穩定性和操作便捷性。同時，隨著自動化和智能化技術的發展，焊接變位機的控制系統也應逐步實現智能化和模塊化設計，以滿足不同焊接需求并提高焊接效率和質量。
